La cámara MT-FE60N cuenta con entrada y salida de alarma por medio de pulso seco, lo cual permite vincularse para al recibir una señal de entrada NA / NC (normalmente abierto/cerrado) se pueda activar la salida de alarma y así poder activar un estrobo, sirena o mandar una señal de pulso seco tambien.
En este articulo se muestra la conexión fisica de un botón de panico con un estrobo, en caso de pulsar el botón el estrobo encendera.
La activación puede ser de forma manual por medio de botón o bien por alguna analitica, esta cámara cuenta con analiticas de video, te dejamos las siguientes guias de ayuda:
Activa las analíticas en la nueva cámara Fisheye Meriva Technology MT-FE60N
¿Cómo configurar el conteo de personas en la cámara MT-FE60N?
La cámara cuenta con una clema de conexión donde vienen 4 slot de conexión en el cable de la cámara y esta identificado del 1 al 4 donde:
1 ---------> ALARM_COM ----> Puerto COMÚN de la salida de alarma.
2 ---------> ALARM_OPEN ---> Puerto NC/NO de la salida de alarma.
3 ---------> ALARM_IN -------> Puerto de conexión de entrada, de la entrada de alarma.
4 ---------> ALARM_GND ----> Puerto COMÚN de la entrada de alarma.

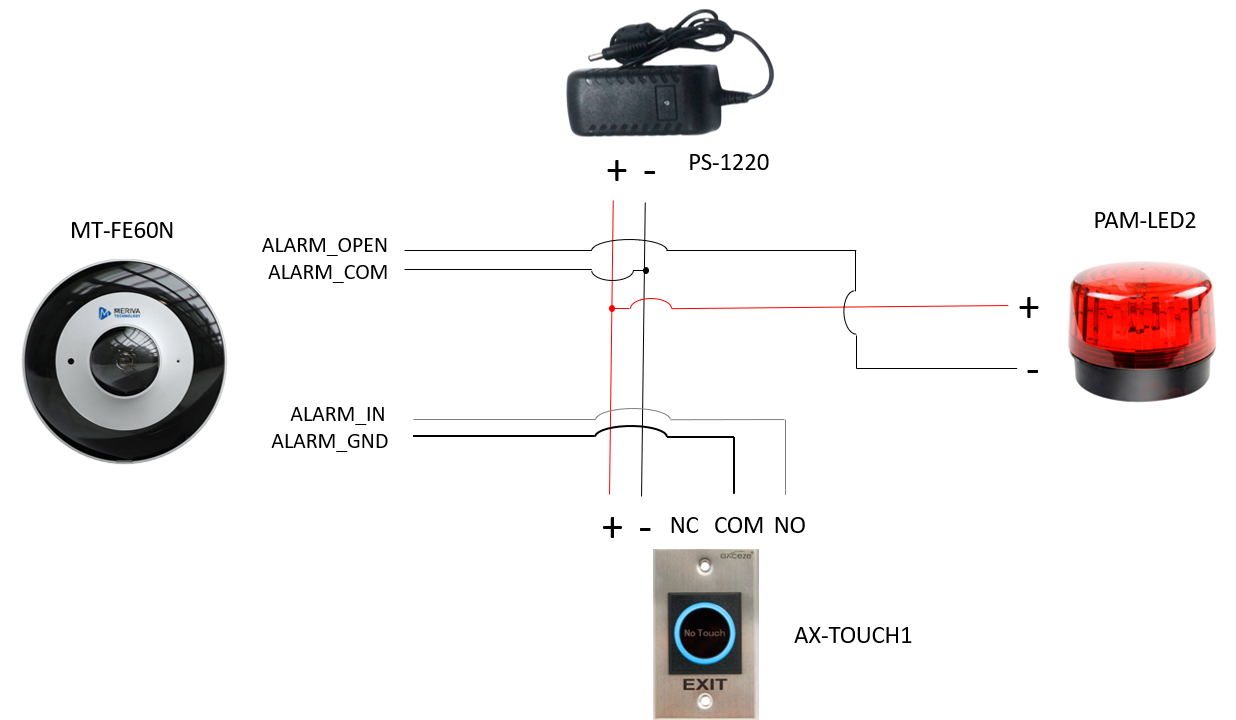

El diagrama de conexión sugerido es el siguiente:
